垂架式中心傳動（濃縮）刮泥機

   XY垂架式中心傳動（濃縮）刮泥機多用于污水處理廠圓形沉定池，將沉降在池底的污泥刮集至集泥坑并將池面的浮渣撇向集渣斗，以便進一步處理。

構造及工作過程

   XY垂架式中心傳動（濃縮）刮泥機如圖所示由集渣斗、刮渣板、支架、撇渣板、導流筒、驅動裝置、工作橋、旋轉豎架、刮臂、小刮板、刮泥板等組成。

   固定在旋轉豎架上的刮臂在驅動裝置帶動下，繞池中心軸線旋轉，將沉積在池底的污泥由刮泥板刮集至池中心集泥坑，同時，液面上的浮渣向隨導流筒旋轉的撇渣板和周邊浮渣擋板形成的漸縮區域內集中，直至其封閉邊—刮渣擺臂。當擺臂抵達集渣斗時，由擺臂上的刮渣板刮集至集渣斗排出池外，以便進一步的處理；撇渣系統（選擇件）將池面的浮渣撇向浮渣筒（選擇件）流出池外。

產品特點

  ◆ 由于本機采用中心傳動，平臺固定支墩式，比傳統機構簡單、重量減輕；

  ◆ 運轉平穩，穩流效果好，節約運行費用、維護管理方便；

  ◆ 可根據特定的要求配備過扭保護機構，當扭矩值達到設定值時自動報警停機，安全可靠；

  ◆ 當使用在濃縮池刮泥時，可在刮臂上配置濃縮柵，提高濃縮效果。

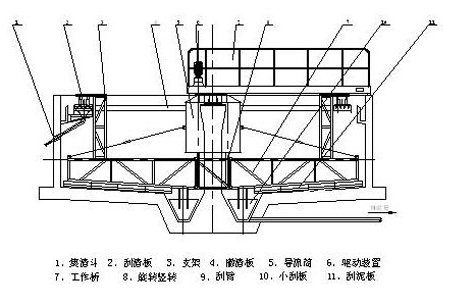

結構示意圖
